رافعة جسرية للتعدين

إن هذه الرافعة الجسرية للتعدين الخاصة بـ Zhonggong مصممة أساسا لعمليات مناولة الفولاذ والحديد المصهور في مصانع صهر المعادن. ويمكنها أن تنقل مغرفة مملوءة بالفولاذ المصهور إلى فرن التكرير أو المغرفة البرجية المستخدمة في عملية الصب المستمر. حاليا، نالت رافعات التعدين الخاصة بنا شعبية كبيرة لدى المستخدمين نظرا للتكنولوجيا المتقدمة، والهيكل العصري، والسلامة العالية، والإقتصادية والتحملية الكبيرتين وكذلك بفضل الصيانة السهلة التي تمتاز بها. إتصلوا بـ Zhonggong في أي وقت عبر الهاتف أو عن طريق البريد الإلكتروني لمعرفة المزيد عن آلات صب المعدن قبل الشراء.
البيانات التقنية للرافعات الجسرية
السعة T 5
مسافة الامتداد S (m) 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5
ارتفاع الرفع m 16
سرعة الرفع m/min 12.5
سرعة الحامل المتحرك m/min 39.5
سرعة الرافعة m/min 119.3
الوزن الكلي kg 14960 17140 18785 22060 24780 30830 34900 38720
التحميل الأقصى للعجلات KN 80 87 92 102 107 123 135 143
السكة P43
الأبعاد الرئيسية mm 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5
المسافة من أعلى السكة إلى أعلى الرافعة H 1763
المسافة من أعلى السكة إلى مركز الخطاف h 71
المسافة بين العجلات W 3400 3550 5000
عرض الرافعة B 5150 5300 6020
الرفع الأقصى لذراع الرفع اليسرى L1 1600
الرفع الأقصى لذراع الرفع اليمنى L2 1250
المسافة فيما بين مساري الحامل المتحرك K 1400
السعة T 10
إرتفاع الرفع m 20
سرعة الرفع m/min 13
سرعة الحامل المتحرك m/min 44.9
سرعة الرافعة m/min 114.9
الوزن الكلي kg 17480 19680 22200 25800 28570 33750 37910 41780
التحميل الأقصى للعجلات KN 112 120 130 138 145 160 171 180
السكة P43
الأبعاد الرئيسية mm 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5
المسافة من أعلى السكة إلى أعلى الرافعة H 1876 1926
المسافة من أعلى السكة إلى مركز الخطاف h 602 552
المسافة بين العجلات W 4050 5000
عرض الرافعة B 5800 5940 6380
الحد الأقصى لذراع الرفع الأيسر L1 1600
الحد الأقصى لذراع الرفع الأيمن L2 1300
المسافة فيما بين مساري الحامل المتحرك K 2000
السعة T 74./20
مسافة الإمتداد S(m) 13.5 16.5 19.5 22.5 25.5 28.5 31.5
إرتفاع الرفع m 20 بالنسبة للخطاف الرئيسي و 22 بالنسبة للخطاف الثانوي
سرعة الرفع m/min 6.4 بالنسبة لمرفاع رئيسي و 9.7 لخطاف ثانوي
سرعة الحامل المتحرك m/min 37.2
سرعة الرافعة m/min 67.4 77
التحميل الأقصى للعجلات KN 188 196 209 218 231 242 253
السكة QU 100
الأبعاد الرئيسية mm 13.5 16.5 19.5 22.5 25.5 28.5 31.5
المسافة من أعلى السكة إلى أعلى الرافعة H 3521 3523 3525 3531 3533
المسافة من أعلى السكة إلى مركز الخطاف h 1866 1864 1862 1856 1856
المسافة بين العجلات B 8728
الحد الأقصى لذراع الرفع الأيسر L1 2450
الحد الأقصى لذراع الرفع الأيمن L2 2200
المسافة فيما بين مساري الحامل المتحرك K 4400

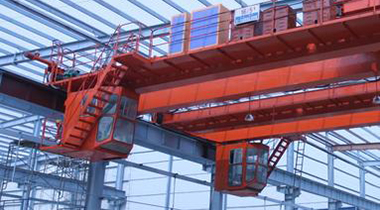

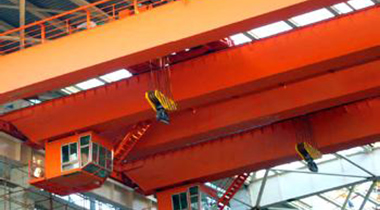

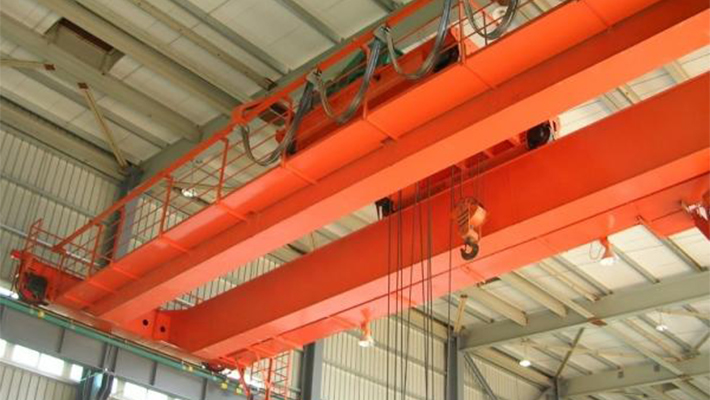

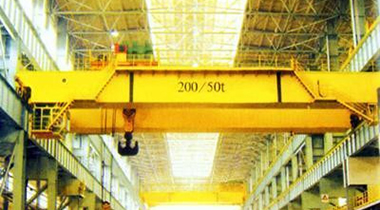

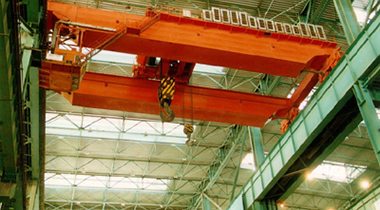

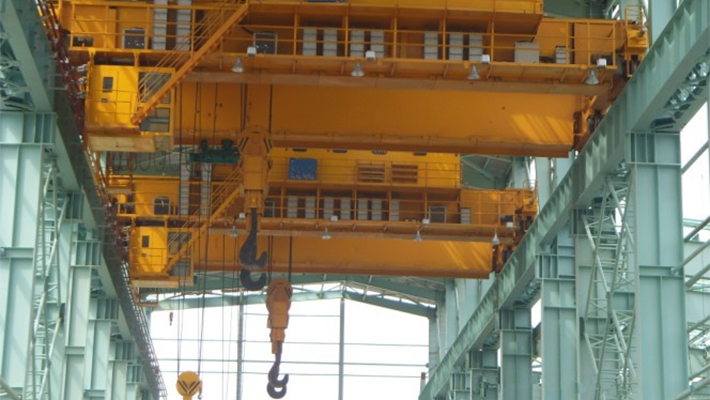

الصور الأخرى
