رافعة قنطرية متحركة لبناء السفن

في ورشة تصليح وترميم السفن، يتم إستخدام هذه الرافعة بشكل كبير من أجل رفع ونقل كل الأجزاء المطلوبة مثل القضبان الفولاذية، والقطاعات الفولاذية والألواح الفولاذية من الأرض إلى موقع بناء السفن. نظراً إلى أداء النقل السريع، فإن الرافعة الجسرية هي عبارة عن رافعة بناء السفن المُفضلة بين المستخدمين. إن Zhonggong هو مصنع متخصص في تصنيع الرافعة الجسرية بالتأثير الكبير في صناعات الرافعات. إننا لدينا القدرة في توفير رافعة ممتازة لبناء السفن بالعديد من القدرات والعديد من إرتفاع الرفع لورشات بناء السفن بأحجام كبيرة، ومتوسطة وصغيرة.

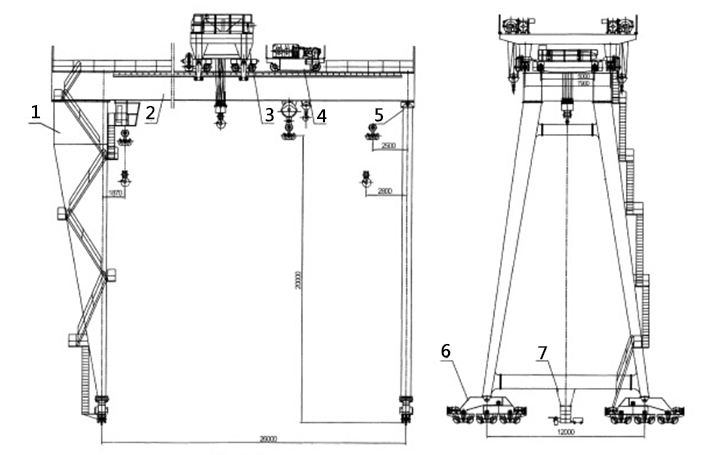

1. ساق قوية.
2. عارضة خشبية.
3. حامل متحرك (ترولي) علوي.
4. حامل متحرك (ترولي) سفلي.
5. ساق مرنة.

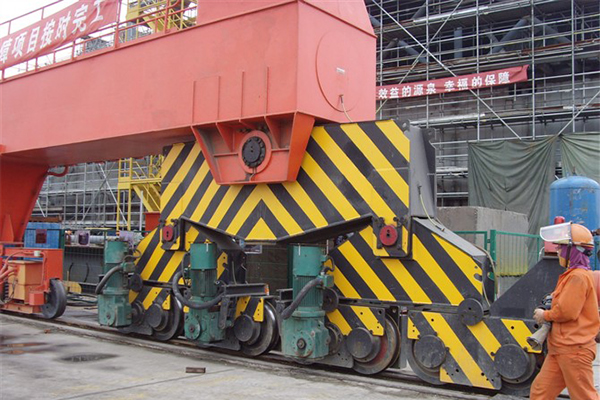

6. آلية تحرك الرافعة.
7. جهاز تعديل وجهاز تثبيت القضيب الكهربائي.

المعايير الفنية للرافعة القنطرية المتحركة
الآلية آلية الرفع
حامل متحرك علوي حامل متحرك سفلي (خطاف رئيسي) حامل متحرك سفلي (خطاف إضافي)
قدرة الرفع t 2× 75 150 20
سرعة الرفع M/min 0.26-2.6 0.15-1.45 0.57-5.7
الوظيفة M5 M5 M5
إرتفاع الرفع m 20 20 20
المحرك النموذج
YZB250M1-8 YZB280s1-8 YZB225m-8
الطاقة kw 30× 2 45 22
السرعة r/min 720 720 708
حبل سلكي القطر mm Φ 30 Φ 32.5 Φ 17.5
العدد / الإنخفاضات 10/5 16/8 8/4
بكرة الحبل السلكي mm Φ 800× 3400 Φ 1150× 4200 Φ 500× 2000
قطر البكرة الثابتة mm Φ 800 Φ 1150 Φ 500
المخفض النموذج ZQ-1000+250-14L4 QJRS-800T-2238 ZQ-650-3CA-4857
الفرامل النموذج YWZ500/125 2-YWZ500/125 YWZ300/90
مولد الطاقة AC 380V 50HZ بـ 3 مراحل
الآلية آلية الرفع
حامل متحرك علوي حامل متحرك سفلي حركة الرافعة
مقياس المسافة بين العجلات mm 7900 5000 26000
السرعة M/min 1.27-12.7 1-10 1.4-14
الوظيفة M5 M5 M5
شوط مخفف الصدمة mm 140 140 200
المحرك النموذج
YZB132M2-6 YZB132M2-6 YZB132M2-6
الطاقة km 2× 3 2× 3 2× 3
السرعة r/min 900 900 935
العجلة Mm 8- Φ 600 4- Φ 600 24- Φ 700
المخفض النموذج ZSC750-133.87 TSC16-160 ZQ500-48.57
الفرامل النموذج YWZ200/25 ثلاثة في واحد YWZ200/25
قضيب فولاذي QU100 QU100 QU120 (موصى به)
