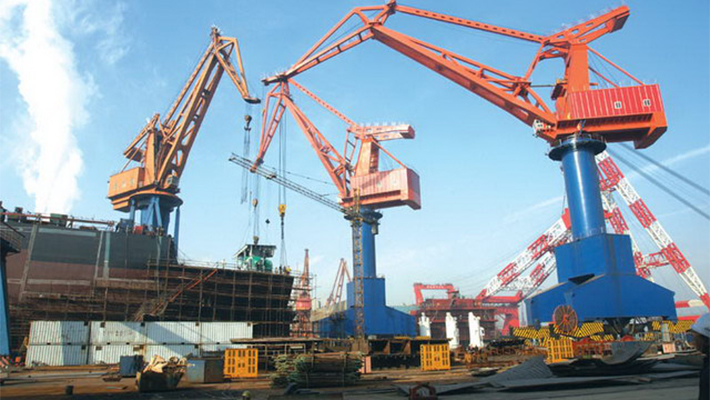

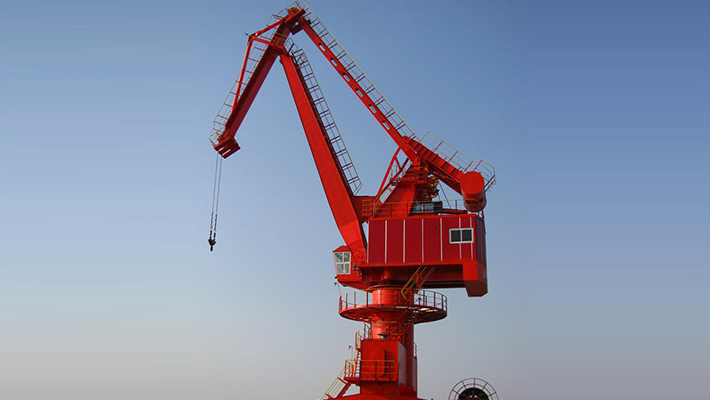

رافعة بذراع منزلق
يتم عادة استخدام الرافعات بذراع منزلق كرافعات في الموانئ، والمحطات ومساحات التخزين وغيرها، وهي ذات فعالية كبيرة في مناولة ورفع مختلف المواد. ففي الوقت الحالي باتت هذه المنتوجات عبارة عن رافعة بحرية أو رافعة موانئ لا غنى عنها، وهي تتميز بهيكل مندمج، وفعالية عالية، واستقرار كبير، وسهولة التشغيل، والسلامة والموثوقية، وغيرها من المميزات التي تجعلها محل اهتمام الزبائن من مختلف البلدان.
إن الرافعات البحرية هذه ملائمة بشكل خاص للاستخدام في الموانئ حيث يمكن استعمالها هناك كآلات رفع قادرة على أن تخفض من تكاليف الاستثمارات، وذلك في الوقت الذي تقدم فيه أداء فعالا على مستوى رفع ومناولة الحاويات، والمواد غير المعبأة وغيرها.
تقدم شركة Zhonggong خمسة أنواع من الرافعات البحرية هذه والتي تأتي بخطاف وبدلو الرافعة. إنها توفر قدرات رفع مختلفة حسب متطلبات كل عملية رفع.

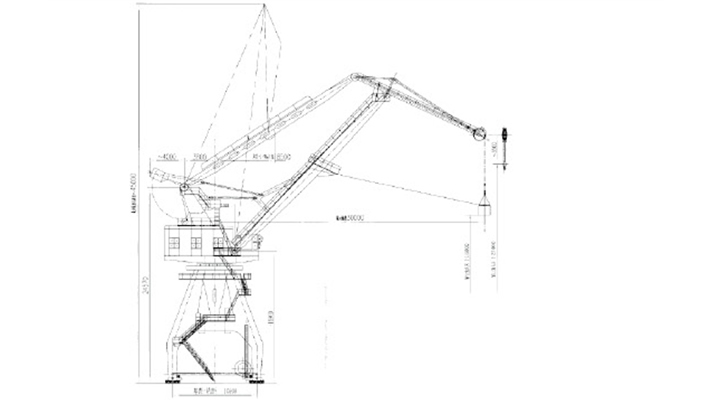

| المواصفات | 1020 | ||
| قدرة الرفع | t | 10 | |
| التصنيف | A7 | ||
| ارتفاع الرفع | فوق مستوى الأساس القاعدة | m | دلو الرافعة: 15 خطاف: 25 |
| تحت مستوى الأساس القاعدة | m | دلو الرافعة: 33 | |
| الشعاع (نصف القطر) | الحد الأقصى | m | 30 |
| الحد الأدنى | m | 8.5 | |
| آلية الرفع | التصنيف | M7 | |
| السرعة | m/min | 60 | |
| آلية تعلية وخفض ذراع المرفاع | التصنيف | M6 | |
| السرعة | m/min | 52 | |
| آلية الالتفاف والدوران | التصنيف | M6 | |
| السرعة | m/min | 1.51 | |
| آلية التنقل | التصنيف | M4 | |
| السرعة | m/min | 27 | |
| توريد الطاقة | ثلاثة أطوار AC، 50Hz، 380V | ||
| المسافة فيما بين خطي السكة (المسار) المسافة فيما بين محوري العجلات | m | 10.5/10.5 | |
| الشعاع الأقصى للدوران | m | 30 | |
| شعاع دوران الذيل | m | -7.8 | |
| الضغط الأقصى للريح أثناء التشغيل | N/m | 250 | |
| الضغط الأقصى للريح خارج التشغيل | N/m | 1000 | |
| الضغط الأقصى للعجلات أثناء التشغيل | N/m | 220 | |
| المسار الفولاذي (الخط الحديدي) المنصوح به | P50 | ||
| الطاقة الكهربائية المركبة | kw | 350 | |
| المواصفات | 1623 | ||
| قدرة الرفع | t | دلو الرافعة: 16 خطاف: 16/25 |
|
| التصنيف | A7 | ||
| ارتفاع الرفع | فوق مستوى الأساس القاعدة | m | دلو الرافعة: 16 خطاف: 25 |
| تحت مستوى الأساس القاعدة | m | 16 | |
| الشعاع (نصف القطر) | الحد الأقصى | m | دلو الرافعة: 33 |
| الحد الأدنى | m | 9.5 | |
| آلية الرفع | السرعة | M7 | |
| السرعة | m/min | 50 | |
| آلية تعلية وخفض ذراع المرفاع | التصنيف | M6 | |
| السرعة | m/min | 50 | |
| آلية الالتفاف الدوران | التصنيف | M6 | |
| السرعة | m/min | 1.51 | |
| آلية التنقل | التصنيف | M4 | |
| السرعة | m/min | 25 | |
| توريد الطاقة | ثلاثة أطوار AC، 50Hz، 380V | ||
| المسافة فيما بين خطي السكة (المسار) المسافة فيما بين محوري العجلات | m | 10.5/10.5 | |
| الشعاع الأقصى للدوران | m | 33 | |
| شعاع دوران الذيل | m | -8.5 | |
| الضغط الأقصى للريح أثناء التشغيل | Kn | 250 | |
| الضغط الأقصى للريح خارج التشغيل | Kn | 1000 | |
| الضغط الأقصى للعجلات أثناء التشغيل | Kn | 250 | |
| المسار الفولاذي (الخط الحديدي) المنصوح به | P50 | ||
| الطاقة الكهربائية المركبة | kw | 450 | |

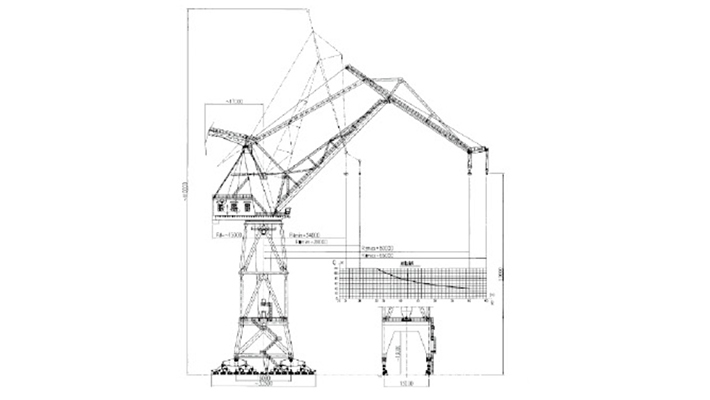

| المواصفات | 3055 | ||||
| التصنيف | A5 | ||||
| قدرة الرفع | وزن الحمولة | t | الخطاف الأساسي | الخطاف الثانوي | |
| 30 | 10 | 5 | |||
| الشعاع (نصف القطر) | M | 15~17 | 15~50 | 19~55 | |
| ارتفاع الرفع | m | 50 | 50 | ||
| الشعاع (نصف القطر) | الحد الأقصى | m | 55 | 50 | |
| الحد الأدنى | m | 19 | 15 | ||
| سرعة الآليات | سرعة الرفع | M/min | 10 ( 20,<12t ) | 20 (40,<2t) | |
| سرعة تعلية وخفض ذراع المرفاع | M/min | ~10 | |||
| سرعة الالتفاف الدوران | M/min | 0.24 | |||
| سرعة التنقل | M/min | 30 | |||
| توريد الطاقة | ثلاثة أطوار AC، 50Hz، 380V | ||||
| المسافة فيما بين خطي السكة (المسار) المسافة فيما بين محوري العجلات | m | 10.5, 12 | |||
| المسافة فيما بين سطح الأرض وجسر الرافعة | m | ~10 | |||
| شعاع دوران الذيل | m | -15 | |||
| شعاع دوران ذيل المنصة | m | 12 | |||
| الضغط الأقصى للريح أثناء التشغيل | Kn | 250 | |||
| الضغط الأقصى للريح خارج التشغيل | Kn | 1000 | |||
| الضغط الأقصى للعجلات أثناء التشغيل | Kn | 250 | |||
| المسار الفولاذي (الخط الحديدي) المنصوح به | P50 | ||||
| الطاقة الكهربائية المركبة | kw | 220 | |||

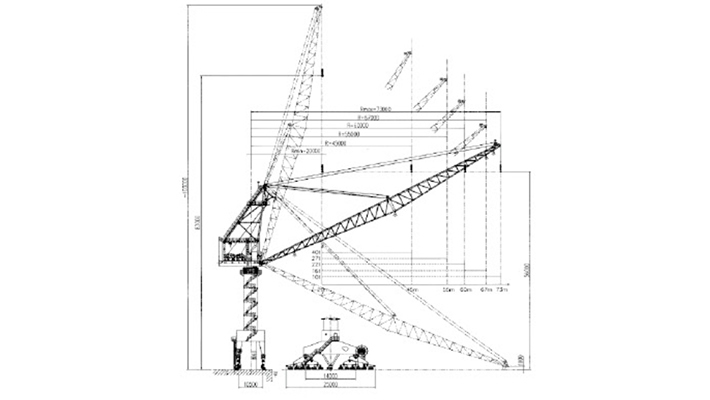

| المواصفات | 4073 | ||||||
| التصنيف | A4 | ||||||
| قدرة الرفع | وزن الحمولة | t | 40 | 27 | 22 | 16 | 10 |
| الشعاع | M | 20~45 | 20~55 | 20~60 | 20~67 | 20~73 | |
| ارتفاع الرفع | m | 45 | |||||
| الشعاع (نصف القطر) | الحد الأقصى | m | 73 | ||||
| الحد الأدنى | m | 20 | |||||
| سرعة الآليات | سرعة الرفع | M/min | 0.2~10 | ||||
| سرعة تعلية وخفض ذراع المرفاع | M/min | 0.2~10 | |||||
| الالتفاف الدوران | M/min | 0.3 | |||||
| سرعة التنقل | M/min | 30 | |||||
| توريد الطاقة | ثلاثة أطوار AC، 50Hz، 380V | ||||||
| المسافة فيما بين خطي السكة (المسار) المسافة فيما بين محوري العجلات | m | 10.5/14 | |||||
| المسافة فيما بين سطح الأرض وجسر الرافعة | m | 8.06 | |||||
| شعاع دوران ذيل المنصة | m | ~9.4 | |||||
| الضغط الأقصى للريح أثناء التشغيل | Kn | 250 | |||||
| الضغط الأقصى للريح خارج التشغيل | Kn | 1000 | |||||
| الضغط الأقصى للعجلات أثناء التشغيل | Kn | 400 | |||||
| المسار الفولاذي (الخط الحديدي) المنصوح به | P50 | ||||||
| الطاقة الكهربائية المركبة | kw | 350 | |||||

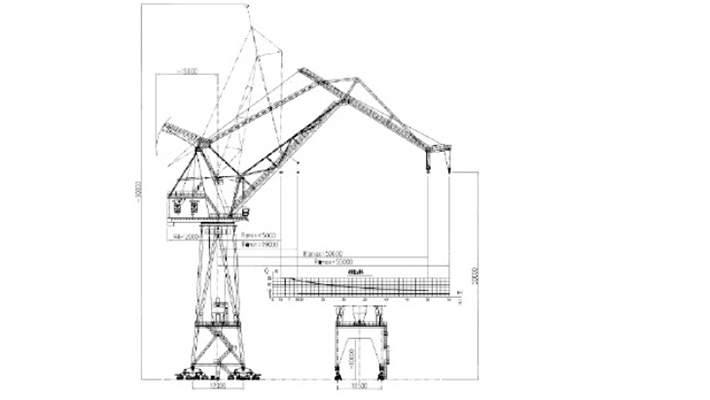

| المواصفات | 3055 | ||||
| التصنيف | A5 | ||||
| ارتفاع الرفع | وزن الحمولة | t | الخطاف الأساسي | الخطاف الاحتياطي | |
| 120 | 40 | 5 | |||
| الشعاع (نصف القطر) | M | 24~33 | 24~60 | 28~65 | |
| ارتفاع الرفع | m | 60 | 60 | ||
| الشعاع (نصف القطر) | الحد الأقصى | m | 60 | 65 | |
| الحد الأدنى | m | 24 | 28 | ||
| سرعة الآليات | سرعة الرفع | M/min | 6(12 ,< 48t) | 15(30 ,< 8t) | |
| سرعة تعلية وخفض ذراع المرفاع | M/min | ~10 | |||
| سرعة الالتفاف الدوران | M/min | 0.24 | |||
| سرعة التنقل | M/min | 30 | |||
| توريد الطاقة | ثلاثة أطوار AC، 50Hz، 380V | ||||
| المسافة فيما بين خطي السكة (المسار) المسافة فيما بين محوري العجلات | m | 13/16 | |||
| المسافة فيما بين سطح الأرض وجسر الرافعة | m | ~13 | |||
| شعاع دوران الذيل | m | -17 | |||
| شعاع دوران ذيل المنصة | m | ≤15 | |||
| الضغط الأقصى للريح أثناء التشغيل | Kn | 250 | |||
| الضغط الأقصى للريح خارج التشغيل | Kn | 1000 | |||
| الضغط الأقصى للعجلات أثناء التشغيل | Kn | 450 | |||
| المسار الفولاذي (الخط الحديدي) المنصوح به | Q50 | ||||
| الطاقة الكهربائية المركبة | kw | 220 | |||
