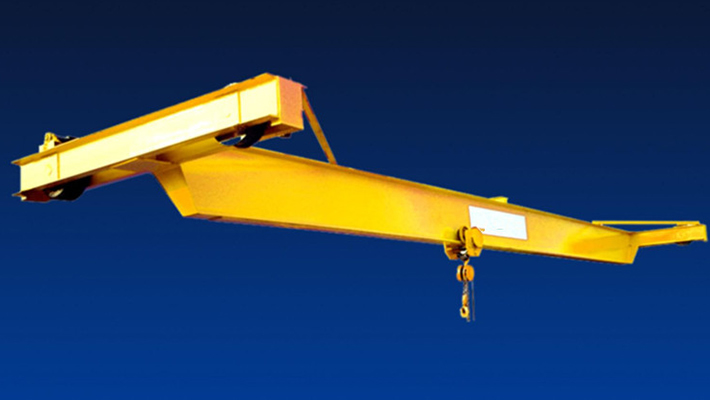

رافعة جسرية يدوية بعارضة واحدة

، نموذج SL

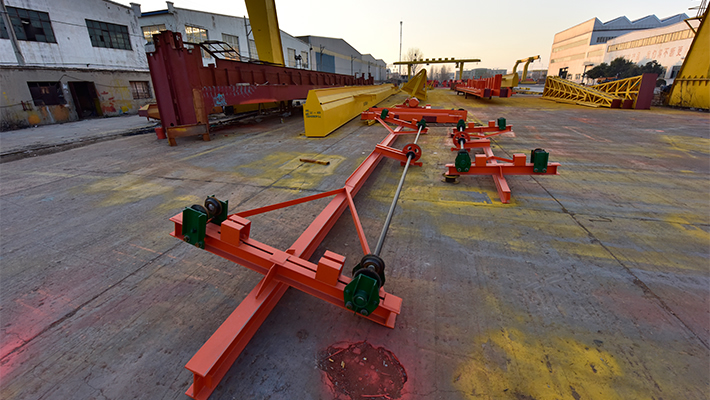

حيث يتم إستخدامها كرافعة الحمولة الخفيفة، فإن الرافعة الجسرية اليدوية بعارضة واحدة نموذج SL يتم إستخدامها بشكل أساسي لرفع ونقل المواد في المناجم، والموانئ، ومحطات الكهرباء، والمستودعات و ورش العمل حيث تكون بها الكهرباء غير متاحة والمواد غير ثقيلة. هذه الرافعة الجسرية تتكون من عارضة جسرية، دعامات طرفية, حامل متحرك يدوي، إلخ. رفع المواد وتحرك الرافعة يتم تشغيلهم عن طريق سلاسل يدوية.

حيث تم تصنيعها وفقاً لمعيار JB/T10381-2002، فإن الرافعة الجسرية اليدوية تستخدم حامل متحرك بقضيب واحد SDS ورافعة بسلسلة SH. بالمقارنة مع الرافعة نموذج SLX، فإنها تأتي بأعلى قدرة نقل التي تتراوح من 1t إلى 10t. يمكن تصنيع الرافعة الجسرية بشكل خاص على حسب الطلب.

معايير الرافعة الجسرية اليدوية
قدرة الرفع (t) 1 2 3 5 10
إرتفاع الرفع (m) 3~10
الوظيفة A1, A2 (خفيف)
سرعة التنقل (m/min) الرافعة 5.2 5.2 5.2 4.3 4.3
حامل متحرك 5.3 5.9 4.7 4.7 4.2
العرض بين العجلات 37~51
المعايير الفنية الرئيسية
قدرة الرفع (t) مسافة الإمتداد (m) قوة السحب (kg) الأبعاد الرئيسية (mm) الوزن (t) ضغط عجلة الرافعة
الرافعة حامل متحرك الرفع K B H Hmpx A h e
1t 5 9.4 6 21 1200 1800 520 10000 145 550 360 0.65 0.65
6 0.69 0.67
7 580 380 0.76 0.70
8 0.87 0.72
9 0.85 0.73
10 610 395 0.84 0.76
11 1600 2200 1.04 0.9
12 1.09 0.81
13 650 420 1.35 0.85
14 1.31 0.86
2t 5 13.4 12 32.5 1200 1800 520 145 720 400 0.70 1.10
6 0.74 1.13
7 750 415 0.82 1.17
8 0.87 1.19
9 790 440 1.00 1.23
10 1.06 1.26
11 1600 2200 1.16 1.29
12 830 465 1.32 1.33
13 870 490 1.48 1.38
14 1.55 1.40
3t 5 19.5 14 34.5 1200 1800 520 145 900 460 0.81 1.61
6 0.87 1.64
7 940 485 0.98 1.70
8 1.05 1.72
9 1.13 1.76
10 1.20 1.79
11 1600 2200 980 510 1.39 1.84
12 1.46 1.87
13 1030 540 1.72 1.94
14 1.80 1.97
5t 5 20 20 37.5 1200 1800 680 150 1210 520 0.96 2.50
6 1.03 2.57
7 1250 560 1.19 2.65
8 1.28 2.70
9 1.36 2.75
10 1300 510 1.60 2.81
11 1600 2200 1.73 2.86
12 1360 540 1.98 2.95
13 2.09 2.98
14 2.21 3.04
10t 5 20 25 40 1800 2600 720 160 1390 555 1.42 4.89
6 1.49 5.04
7 1440 585 1.58 5.14
8 1.77 5.21
9 1.87 5.29
10 1490 615 2.9 5.38
11 2.25 5.44
12 1550 650 2.38 5.50
13 2.57 5.60
14 2.83 5.65
