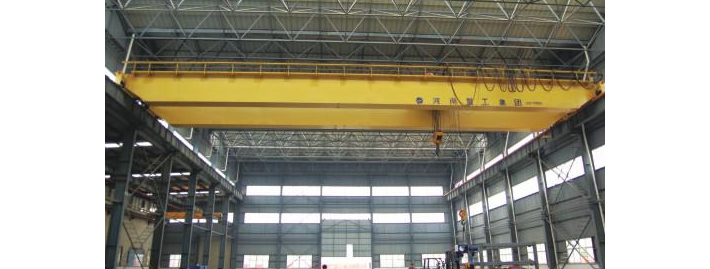

رافعة جسرية بعارضتين، بمعايير الأوربية

باعتبارها آلات رفع فعالة من حيث استخدام الطاقة، فالرافعات الجسرية بعارضتين والمعتمدة للمعايير الأوربية هذه، والتي تسمى كذلك بالرافعات الجسرية المزدوجة العوارض متاحة بقدرات رفع تبلغ 5 طن، و10 طن، و16 طن و20 طن. ويمكن، بناء على طلبات الزبائن، تزويدها بمرفاع كهربائي ذي حبل سلكي بقدرة حمولة تتراوح فيما بين 2000 كلغ و80000 كلغ. وفي الوقت الحالي، باتت معدات الرفع هذه تستخدم في المخازن والأوراش الصناعية الكبيرة جدا وغيرها من المجالات من أجل رفع الحمولات الثقيلة وغيرها من العمليات كشحن السلع وغيرها.

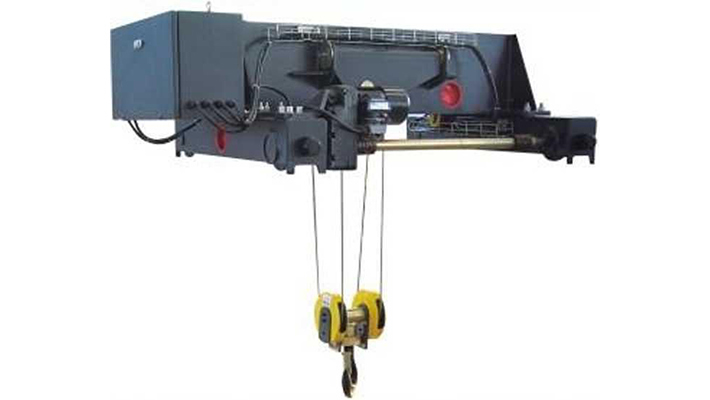

مواصفات المرفاع الكهربائي
قدرة الرفع القصوى (كلغ) التصنيف FEM التصنيف ISO ارتفاع الرفع (متر) سرعة الرفع (متر دقيقة) سرعة تنقل المرفاع المتحرك (متر دقيقة) الحجم H (ملمتر) الحجم C (ملمتر)
2000 3M M6 6/9/12/18 0.8/5.0 5-20 463 350
3200 2M M5 6/9/12/18 0.8/5.0 5-20 463 350
5000 2M M5 6/9/12/18 0.8/5.0 5-20 463 350
6300 1AM M4 6/9/12/18 0.8/5.0 5-20 463 350
8000 3M M6 6/9/12/18 0.8/5.0 5-20 580 350
10,000 1AM M4 6/9/12/18 1.0/6.3 5-20 580 563
10,000 2M M5 6/9/12/18 0.8/5.0 5-20 580 563
10,000 3M M6 6/9/12/18 0.66/4.0 5-20 580 563
12,500 1AM M4 6/9/12/18 0.8/5.0 5-20 580 563
12,500 1AM M4 6/9/12/18 1.0/6.3 5-20 679 563
12,500 2M M5 6/9/12/18 0.6/4.0 5-20 679 700
16,000 2M M5 6/9/12/18 0.66/4.0 5-20 679 700
20,000 1AM M4 6/9/12/18 0.66/4.0 5-20 679 700
20,000 2 M M5 6/9/12/18 0.53/3.4 5-20 679 700
20,000 3 M M6 6/9/12/18 0.8/3.3 5-20 884 700
25,000 1AM M4 6/9/12/18 1.0/4.2 5-20 884 1000
25,000 3M M6 6/9/12/18 0.8/3.3 5-20 884 1000
25,000 2M M5 6/9/12/18 0.8/5.0 5-20 884 1000
32,000 2M M5 6/9/12/18 0.8/5.0 5-20 884 1000
32,000 2M M5 6/9/12/18 0~4.9 5-20 1023 1000
40,000 1AM M4 6/9/12/18 0~4.9 5-20 1023 950
50,000 2 M M5 6/9/12/18 0~3.2 5-20 1023 950
50,000 1AM M4 6/9/12/18 0~4.1 5-20 1023 950
63,000 1AM M4 6/9/12/18 0~3.2 5-20 1023 950
63,000 2M M5 6/9/12/18 0~2.4 5-20 1023 1100
80,000 1AM M4 6/9/12/18 0~2.4 5-20 1023 1100
مميزات الرافعة الجسرية بعارضتين
5t As FEM 2m H (m) 22 S H1 H2 H3 H4 H5 W B b الوزن الإجمالي حمولة العجلة (KN) نوع المسار (السكة) القدرة الإجمالية (kw)
V1 (m/min) 10.5 10.5 1500 700 -150 250 1490 3150 260 135 4.7 43 38kg/m 13.56
V2 20 13.5 -150 5.4 44
V3 32 16.5 -50 6.9 48
L1 (mm) 560 19.5 50 4000 8.9 53
L2 960 22.5 150 10.6 57
C1 >80 25.5 250 5000 12.1 61
C2 > 300 28.5 350 14.1 66



31.5 500 17.6 74
10t As FEM 2m H (m) 22 S H1 H2 H3 H4 H5 W B b الوزن الإجمالي (طن) حمولة العجلة (KN) نوع المسار (السكة) القدرة الإجمالية (kw)
V1 (m/min) 3.5 10.5 1550 700 -150 250 1490 3150 260 135 4.9 69 38kg/m 14.5
V2 20 13.5 -100 6.6 73
V3 32 16.5 0 11.5 85
L1 (mm) 560 19.5 150 12.8 89
L2 960 22.5 250 4000 15.3 95
C1 >80 25.5 350 17.3 100
C2 >300 28.5 500 350 1590 5000 325 170 19 105



31.5 550 22.4 113
16t As FEM 2m H (m) 22 S H1 H2 H3 H4 H5 W B b الوزن الإجمالي (طن) حمولة العجلة (KN) نوع المسار (السكة) القدرة الإجمالية (kw)
V1 (m/min) 3.9 10.5 1600 750 -150 350 1650 3150 325 170 7.4 110 38kg/m 16.5
V2 20 13.5 -100 8.9 113
V3 32 16.5 0 11.1 119
L1 (mm) 560 19.5 150 4000 13.2 124
L2 960 22.5 150 450 1750 370 220 16.6 133
C1 >80 25.5 300 5000 19.7 140
C2 >300 28.5 400 21.6 148



31.5 500 24.6 154
20t As FEM 2m H (m) 22 S H1 H2 H3 H4 H5 W B b الوزن الإجمالي (طن) حمولة العجلة (KN) نوع المسار (السكة) القدرة الإجمالية (kw)
V1 (m/min) 3.8 10.5 1890 750 -150 350 1750 3150 325 170 8 130 38kg/m 20.9
V2 20 13.5 -50 9.5 134
V3 32 16.5 80 11.4 138
L1 (mm) 560 19.5 180 13.3 143
L2 960 22.5 230 450 1850 4000 370 220 16.9 152
C1 >80 25.5 230 20.1 160
C2 >300 28.5 480 5000 24.6 171



31.5 480 28.3 190
