رافعة قنطرية كهرومغناطيسية

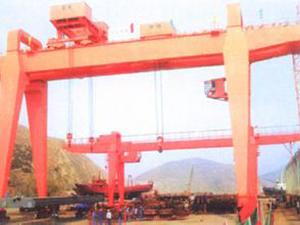

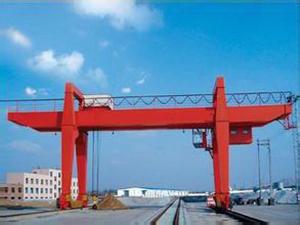

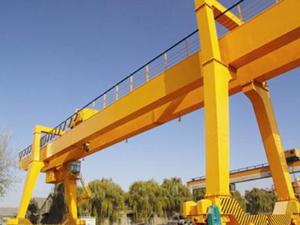

تُعتبَر الرافعة القنطرية الكهرومغناطيسية لـ Zhonggong رافعة قنطرية متحركة تستخدم مقبضا كهرومغناطيسيا قابلا للفك من أجل مناولة المعادن و المواد الحديدية المغناطيسية بشكل متردد مثل المواد الفولاذية، والحديد الخام، وخردة الفولاذ في المساحة الخارجية لمحطات التعدين. تشتمل الرافعة الكهرومغناطيسية على عارضة صندوقية، وآلية تنقل الرافعة، وحامل متحرك، ومعدات كهربائية، ومقبض كهرومغناطيسي. و هي تتوفر على قدرة رفع تساوي 30 طن و لها حد أقصى لارتفاع الرفع يفوق 12 متر. لكون آلة مناولة المواد هذه مصممة للإستعمالات الخارجية، فإنها مزودة بمعدات مضادة للمطر.
البيانات التقنية للرافعة القنطرية الكهرومغناطيسية
العنصر/ الآلية آلية الرفع العنصر/الآلية آلية التنقل
الرفع الرئيسي الحامل المتحرك تنقل الرافعة
القدرة t 30 المسافة ما بين السكة و الحامل المتحرك (ترولي) mm 2500 30,000
سرعة الرفع M/min 12.2 السرعة M/min 43 36.3
الحد الأقصى لارتفاع الرفع m 12 المسافة ما بين العجلتين mm 3150 9700
مولد الطاقة ثلاثة أطور، AC، 380V، 50HZ
الحبل المعدني الهيكل 6W (19) -215-1551 نبضة ممتص الصدمات mm 60 150
حبال الرفع 8 السكة الفولاذية 38kg/m QUB0
قوة الشد KN 40.8 قطر العجلات mm Φ 400 Φ 800
قطر البكرة mm Φ 650 الحد الأقصى لضغط العجلات KN 112.2 380
المحرك النموذج YZR315S-8 المحرك النموذج YZR160M1-6 YZR200L-8
القدرة الكهربائية kw
الطاقة kw 5.5 2× 15
السرعة R/min
السرعة R/min 935 708
مخفض السرعة النموذج ZQ-850-III-3CA مخفض السرعة النموذج ZSC-600-V-1 ZSC(A)800
معامل نقل الحركة i
معامل نقل الحركة i 27.3 48.9
الفرامل النموذج YWZ500/125 المكبح النموذج YWZ200/25 YWZ300/45
عزم الدوران N.n 2650 عزم الدوران N.n 200 2× 630
نموذج جهاز القيادة YT-125Z/10 نموذج جهاز القيادة YT-25Z/4 YT-45Z/5
مفتاح ضبط الحدود القصوية ثقل الموازنة LX10-31 مفتاح ضبط الحدود القصوية LX10-11
دوار LX7-1
