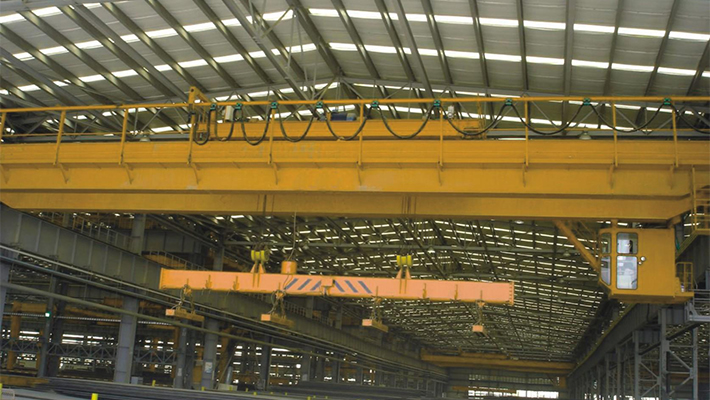

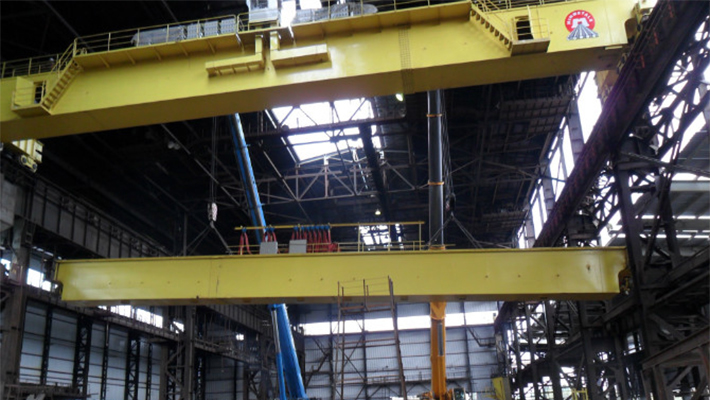

رافعة جسرية كهرومغناطيسية

إن الرافعة الجسرية الكهرومغناطيسية لا تصلح فقط في عمليات المناولة الخارجية و الداخلية للمعادن الحديدية مثل الكتل الفولاذية، والفولاذ الخام وغيرها فب مصانع التعدين، ولكن ةيمكن أن تُستخدَم أيضا في مصانع ومخازن الآلات لرفع و نقل حديد أو فولاذ الخردة. وهي عبارة عن رافعة للأشغال الثقيلة والتي تبلغ درجة الإحتمال A6. و إن وزن الرافعة يشمل الوزن الساكن للقطعة الكهرومغناطيسية.

تتكون الرافعة الجسرية الكهرومغناطيسية من عارضة صندوقية، وعارضة طرفية، ومرفاع حامل متحرك، ومعدات كهربائية وقطعة كهرومغناطيسية. و هي تستخدم أسلوب تحكم من الكابينة فقط. بمعنى أن جميع آليات الرافعة السقفية هذه يتم التحكم فيها من غرفة السائق. بالإضافة إلى هذا، فإننا نوفر معدات مضادة للمطر خاصة بالتطبيقات الخارجية.

إذا كنتم تبحثون على حلول مناولة مواد حديدية مثالية، فإن الرافعة الجسرية الكهرومغناطيسية الخاصة بـ Zhonggong تمثل الإختيار الأمثل بالنسبة لكم. لا تترددوا في أن تتصلوا بنا في أي وقت لمعرفة المزيد بخصوص معدات الرفع الخاصة بنا.

البيانات التقنية للرافعة الجسرية الكهرومغناطيسية
العنصر الوحدة البيانات
قدرة الرفع t 5 10 16
مسافة الإمتداد m 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5
الحد الأقصى لارتفاع الرفع m 16 16 16
السرعة رفع القطعة المغناطيسية m/min 19.9 19.4 16.4
حركة الحامل المتحرك 39.5 43.8 45
حركة الرافعة 115.6 116.8 115.6 116.8 112.5 101.4
المحرك رفع القطعة المغناطيسية type/kw YZR200L-6/1.5 YZR250M1-6/2.2 YZR132M2-6/45
حركة الحامل المتحرك YZR112M-6/1.5 YZR132M1-6/2.2 YZR132M1-6/2× 11
حركة الرافعة YZR160M1-6/2× 5.5 YZR160M2-6/2× 5.5 YZR160M1-6/2× 5.5 YZR160M2-6/2× 7.5 YZR160M2-6/2× 7.5 YZR160L-6/2× 11
الأبعاد الرئيسية B 5390 5490 6100 6040 6130 6330 6235 6835
Ba 3600 3660 5000 4250 4200 5000 4400 5000
Bx 1100 1500 1700 1700
b 230 260
Lx 1400 1500 2000
H 1764 2028 2026 2076 2095 2097 2187
H1 2526 2546 2756 2906 3056 3206 3356 2528 2548 2598 2758 2908 3008 3158 3308 2570 2572 2552 2622 2770 2920 3070 3220
H2 735 790 890
S1 1250 1500 1900
S2 1500

F 122 126 226 376 526 676 826 976 122 128 228 378 528 626 778 928 180 182 182 242 390 540 690 840
h 850 720 700
الوزن الحامل المتحرك t 2.496 4.662 5.55
الوزن الكلي 13.64 15.45 17.44 19.96 22.34 26.64 29.84 32.84 19.5 21.4 24.2 25.9 28.7 33 36.3 39.2 20.6 22.5 25.8 29.1 31.8 35.9 39.4 42.3
الحد الأقصى لضغط العجلات KN 72 79 87 94 104 114 122 134 115 122 129 138 145 157 164 173 143 153 162 173 184 194 204 213
القطعة المغناطيسية النموذج MW1-6 MW1-16 MW1-16 MW1-16
قوة الجذب T 4.54 3.33 8.33 14.33
الوزن الساكن 0.46 1.67 1.67 1.67
القطر mm 776 1180 1180 1180
السكة الفولاذية d 38KG/m 43KG/m 43KG/m
مصدر الطاقة ثلاثة أطور، AC، 380V، 50HZ
