رافعة جسرية بخطاف

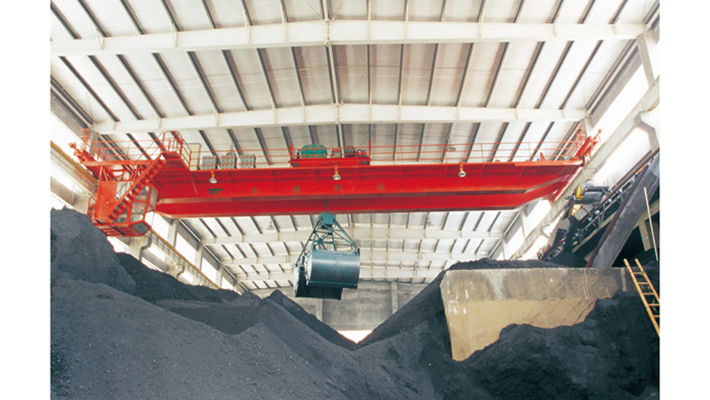

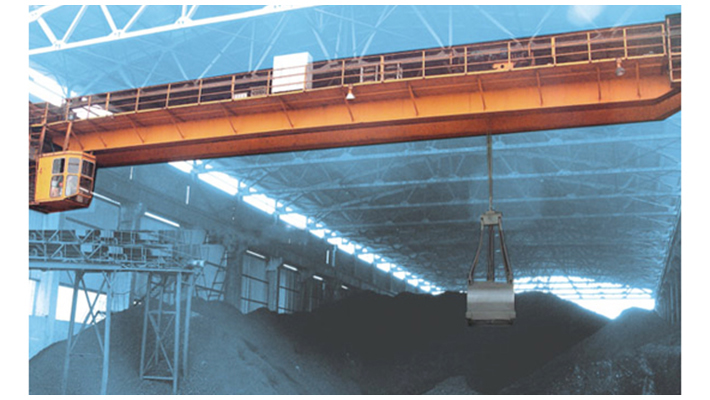

إن الرافعة الجسرية بخطاف الخاصة بنا مصممة لأغراض رفع و نقل البضائع السائبة في مصانع و مناجم مختلفة. و هي تتكون الرافعة الجسرية بخطاف أساسا من عارضة صندوقية، و مرفاع ترولي بقادوس كباش، ناقلات طرفية، كابينة و نظام تحكم كهربائي. باستثناء ما يخص آلية الرفع، فإن الرافعة ذات القادوس الكباش هذه مماثلة في الأساس للرافعة الجسرية بخطاف الإعتيادية. إن جميع آليات معدات مناولة الكتل السائبة يتم تشغيلها من الكابينة. يمكن الدخول إلى الكابينة من نهايتها، ومن الجانب و من الأعلى. تعرَّفوا على المزيد في ما يخص الرافعة الجسرية من خلال جداول المواصفات التالية.
مواصفات الرافعة الجسرية بخطاف
وزن الرفع T 5-50
مسافة الإمتداد m 10.5~31.5 (قابل للتمديد)
إرتفاع الرفع m 12-16 (قابل للتمديد)
أساليب التشغيل كابينة التحكم كابينة سائق بمجال رؤية واسع، زجاج مقسى، مقعد متوافق مع بيئة العمل و تشغيل سهل
تحكم عن بعد / تحكم بواجهات مستخدم معلقة تشغيل سهل، دون الحاجة للصعود. لا توجد حاجة إلى سائق محترف
مصدر الطاقة AC ثلاثة أطور، AC، 380V، 50HZ
الصنف A6-A8
آلية الرفع تصميم وحدي للمحرك، مروحة، مختزل وبكرة حبال صلب، مرونة جيدة، لا تحتاج للصيانة
الأجزاء الكهربائية الرئيسية Schneider أو Siemens (إختياري)
جهاز الحماية من التحميل الزائد كامة دوارة، قابلية تعديل 4 خطوات، إعادة ضبط أوتوماتيكية، قابلية تعديل إرتفاع، تحكم تتابع طوري دقيق
مفتاح ضبط الحد الأقصى لتنقل الرافعة جهاز منع إصطدام ميكانيكي، إستشعار IR (أشعة تحت الحمراء)
أجزاء الهيكل الفولاذي إن أجزاء الهيكل الفولاذي للرافعة الجسرية بخطاف مصممة بشكل مستقل و مُصنعة من طرف Zhonggong. و إن التكنولوجيا الحديثة و قوة التصنيع من المستوى العالي تُذْهِب قلقكم.
المحرك محرك تردد متغير Siemens قياسي أو محرك من أجود أنواع المحركات المحلية (إختياري)
نظام التحكم الكهربائي تحكم بالتردد المتغير، PLC، واجهة مستخدم (إختياري)
المختزل أحسن ماركة في الصين أو أفضل العلامات التجارية الأجنبية مثل SEW، Flanders، إلخ.
حبال الصلب حبال صلب بجوف ألياف ذات قوة عالية أو جوف فولاذي.
الفرامل من علامة تجارية ذات تكنولوجيا عالية في الصين أو إختياري
بكرة حبال الصلب بكرة ملحومة، مدلفنة من صفائح فولاذية، ذات وزن خفيف، ذات بنية بسيطة و قوة شد عالية
أجزاء العجلة و الآلات مصممة و مصنوعة من طرفنا، مانحين إياكم راحة البال
القواديس الكباشة أنواع متعددة من القواديس الشباكة بما في ذلك الأنواع الخفيفة و أنواع الأشغال الثقيلة. و هي ملائمة للاستخدام في المناجم، الفولاذ الصناعات الكيماوية و الفولاذية و عدة صناعات أخرى.
البيانات التقنية للرافعة الجسرية بخطاف (سعة 5-50 طن)
1) رافعة جسرية بخطاف ذات سعة تحميل 5 طن
سعة التحميل مسافة الإمتداد أعمال الصنف الثقيل الأبعاد الرئيسية القادوس الكباش المدرج
إرتفاع الرفع السرعة المحرك الوزن الحد الأقصى لضغط العجلات Ba Bx B H L1 L2 L3 H1 H2 H3 H4 H5 h h1 S1 S2 a L b m3 t/m3 43kg/m
s الرفع حركة الحامل المتحرك حركة الرافعة الرفع حركة الحامل المتحرك حركة الرافعة الحامل المتحرك الوزن الكلي
T M M/min النموذج t KN mm
5 18 فوق السكة 10 أمتار. تحت السكة 10 أمتار 37.80/37.08 49.4 46.9 YZR255M-8/22× 2 YZR160M1-6/5.5 YZR160L-6/11× 2 13.8 86 301.3 9500 2940 11388 17200 7700 9300 10680 14200 760 12977 1000 12662 4200 6500 5000 2500 1544 2340 1126 0.75 2.5-3.3
22 96.8 346.0 9700 10300 11680 13677 13362 7000 3500 1531 2600 1152 1 2-3
26 100 352.0 1381 2600 1452 1.5 1-1.9
30 34.5 121.3 222.0
35 126.3 229.0 8000 12388 17240 11700 11800 13180 880 13277 12662 9000 5000 1181 3000 1852 3 0.8-1.0
2) رافعة جسرية بخطاف ذات سعة تحميل 10 طن
سعة التحميل مسافة الإمتداد أعمال الصنف الثقيل الأبعاد الرئيسية القادوس الكباش المدرج
إرتفاع الرفع السرعة المحرك الوزن لحد الأقصى لضغط العجلات Ba Bx B H L1 L2 L3 H1 H2 H3 H4 H5 h h1 S1 S2 a L b m3 t/m3 43kg/m
s الرفع حركة الحامل المتحرك حركة الرافعة الرفع حركة الحامل المتحرك حركة الرافعة الحامل المتحرك الوزن الكلي
T M M/min النموذج t KN mm
10 18 فوق السكة 10 أمتار. تحت السكة 10 أمتار 40.92/40.92 46.9 46.9 YZR280M-10/45 YZR160M1-6/5.5 YZR160L-6/11× 2 17.7 116 366.0 9500 3190 11388 18000 7700 9300 10680 15000 760 13577 1000 13262 5000 6470 5000 2500 1502 3200 1460 2 2-3
22 39.7 142 223.0 9700 10450 11830 13277 13062 7000 3500 1500 3520 1504 2 2.7
26 146 227.0 18040 1252 3200 1960 3 1-2
30 34.5 161 258.0
35 167 266.0 8000 12388 18080 11700 11950 13180 880 12977 13262 9000 5000 1104 3700 2256 6 0.8-1.0

ملاحظات
الأبعاد الرئيسية للرافعة
Ba- المسافة بين عجلتيْ الدعامة الطرفية
Bx- المسافة ما بين عجلتيْ الحامل المتحرك
B- العرض
H- الحد الأقصى للإرتفاع
L1- طول ذراع اليسار
L2- طول ذراع اليمين
L3- الحجم الخارجي لإطار الموصل
H1- المسافة ما بين سكة الرافعة و سكة الحامل المتحرك
H2- إرتفاع مانع التصادم
H3- المسافة من سكة الرافعة إلى أسفل العارضة
H4- المسافة من سكة الرافعة إلى أسفل الكباش
H5- المسافة من سكة الحامل المتحرك إلى أسفل الكباش
h- الإرتفاع الأقصى للحامل المتحرك للقادوس الكباش
h1- الإرتفاع الأقصى للحامل المتحرك للقادوس الكباش
S1- الأبعاد القصوية
S2- الأبعاد القصوية

القادوس الكباش
a- المسافة من الكباش إلى الماكينة
L- الطول بعد الفتح
b- العرض
m3- الحجم
t/m3- وزن الوحدة

3) رافعة جسرية بخطاف ذات سعة تحميل 10-50 طن
سعة التحميل مسافة الإمتداد الأبعاد (مم)
Lx BQ Bx B H H1 H2 H3 H4 L1 L2 S1 S2
10 18 7000 9150 2100 11240 14438 12000 11500 -- 9400 8750 8750 6500 6500
22 14499 12050
26 9228 12528 14738 12300 9750 9750 7500 7500
30 8500 11990 14688 12250 10500 10500 8000 8000
16 18 7000 9500 2600 10820 14555 1200012100 10500 -- 8400 8000 8000 5500 5500
22 14655 13250 9000 9000 6500 6500
26 8500 11980 15810 12000 12000 11000 9500 9500 7500 7500
20/10 18 7000 9500 2600 11550 14555 12100 11000 10500 9400 8000 8000 5500 5500
22 14655 12000 9000 9000 6500 6500
26 8500 11990 14547 12622 9500 9500 7500 7500
30 11748 15181 12800
35 15358 12800
30/10 22 7000 8500 2600 11748 16003 13200 12000 11500 10000 9500 9500 7000 7000
26
36/16 26 7000 8500 2600 11042 16270 13300 12000 11500 11000 10500 10500 7500 7500
30
50/10 32 7000 8500 3100 12918
14200 13000 12000 11260 14000 14000 11000 11000
