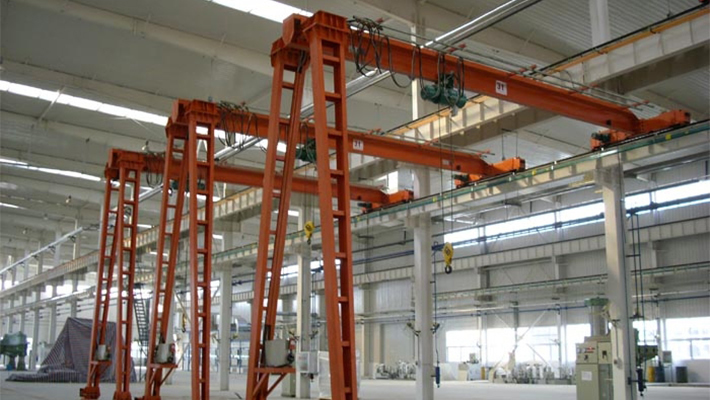

رافعة قنطرية متحركة بحجم صغير

تملك شركة Zhonggong معرفة وتجربة كبيرتين في مجال تصنيع معدات رفع ومناولة المواد، وهي معروفة داخل الصين كرائد في مجال تصنيع وتوريد الرافعات القنطرية المتحركة بحجم متوسط. ويتم استخدام منتوجاتنا من معدات الرفع الخفيفة الحمولة هذه مع المرافيع الكهربائية من نوع CD و MD، وهي تأتي بقدرة تحميل تتراوح فيما بين 2 و 10 طن، وبمسافة امتداد تتراوح فيما بين 10 و 20 متر. إن هذا يسمح لها بأن تكون بديلا مثاليا لتركيبها في أي مكان من الأمكنة التي يكون فيها تركيب الرافعات الجسرية غير عملي. ويتم عموما استخدام هذه الرافعات القنطرية المتحركة بحجم صغير لرفع ومناولة المواد في المخازن والفضاءات الخارجية.

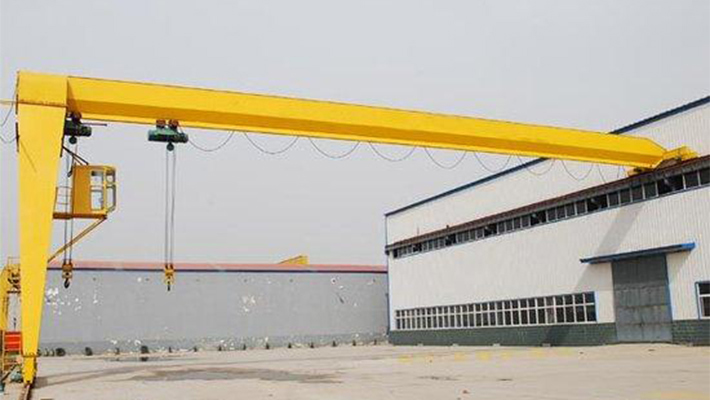

إن الرافعات الخفيفة هذه تشتغل بطريقتين مختلفتين، وهما طريقة التحكم عن بعد من الأرض وطريقة التحكم من خلال غرفة السائق. ويمكن لهذه الرافعات القنطرية بساق واحدة أن تمكنكم من استخدام أمثل للفضاء بفضل ساقها الواحدة التي تتحرك على عجلات.

البرامترات التقنية للرافعة القنطرية المتحركة بحجم صغير
قدرة الرفع t 2 5 10
مسافة الامتداد m 10 12 16 20 10 12 16 20 10 12 16 20
ارتفاع الرفع m 6 6/9 9
آلية التنقل السرعة التحكم عن بعد M/ min 20 20 20
التحكم من غرفة السائق 20 30 20 30 30 40
المحرك لتحكم عن بعد
ZDY(D)21-4/0.8× 2 ZDY(D)22-4/1.5× 2 ZDY(D)21-4/0.8× 2 YZR132M1-6/2.5× 2 YZR132M1-6/2.5× 2 YZR132M2-6/4× 2
التحكم من غرفة السائق
ZDR100-4(D)1.5 × 2 ZDR100-4(D)1.5× 2
مخفض
LD LD ZSC400 ZSC400
قطر العجلة mm Φ270 Φ270 Φ 400 Φ 40 0
المرفاع الكهربائي النموذج
CD1 MD1 CD1 MD1 CD1 MD1
سرعة الرفع M/ min 8 0.8/8 8 0.8/8 7 0.7/7
سرعة التنقل M/ min 20 20 20
المحرك الرفع
ZD131-4/3 ZDS0.4/3 ZD 41 -4/ 7.5 ZDS0. 8 / 7.5 ZDS 51-4/13 ZDS 1.5/13
التنقل
ZDY12-4/0.4 ZDY 21 -4/0. 8 ZDY 21 - 4/ 0. 8× 2
التصنيف
A5 A5 A5
المسار الفولاذي
P24 P24 P24
توريد الطاقة ثلاثة أطوار 380V 50HZ ثلاثة أطوار 380V 50HZ ثلاثة أطوار 380V 50HZ
وزن الرفاعة التحكم عن بعد t 3300 4600 7600 11600 5000/7800 6600/8800 13200/15700 17500/21500 12500 15600 19000 23000
التحكم من غرفة السائق t 3800 5100 8100 12100 6100/8300 7100/9300 13700/16200 18000/22000 13200 16200 19700 23700
الضغط الأقصى للعجلات KN 14 19 27 35 37/44 43/50
46/53 78 85 94 103
الأبعاد H1
840 1129 1350
H2
55 595 700 900 720 800 900 1100 900 1000 1200 1250
B
4010 4100/5170 4840/5890 6100
B1
3810 3910/4970 3890/4930 5130
B2
1500 1500 1500 1600
B3
2000 2000 2000 2500
