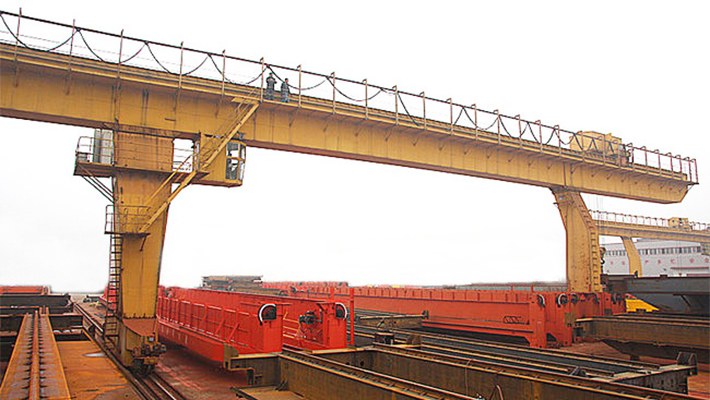

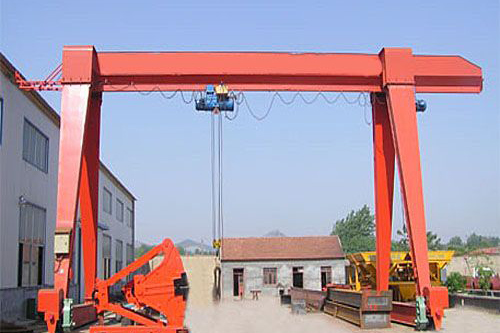

رافعة قنطرية متحركة، بعارضة واحدة
إن منتوجات شركة Zhonggong من الرافعات القنطرية المتحركة بعارضة واحدة مكونة أساسا من العارضة، والسيقان، وآلية التنقل، ومرفاع بحامل متحرك ومعدات كهربائية. وتأتي هذه العارضة في هيكل صندوقي ملحوم أما آلية تنقل الرافعة لديها فتتميز بقايادة منفصلة. إنها ملائمة لكل من الخدمات الداخلية والخارجية. فهذه الرافعات القنطرية متاحة في 5 قدرات للرفع وهي 5 طن، و10 طن، و16 طن، و20 طن و32 طن، وتأتي بمسافة امتداد قصوى تصل إلى 35 متر، بينما الارتفاع الأقصى للرفع لديها يصل إلى 12 متر. فآلات مناولة المواد هذه مثالية للاستخدام في المخازن الكبيرة لمصانع الفولاذ، وساحات التخزين الخارجية الكبرى وغيرها.
تحت الظروف الخاصة، يمكن لمنتوجاتنا من الرافعات القنطرية بعارضة واحدة أن تناسب حاجيات الزبائن إلى الحد الأقصى وذلك استنادا على تصاميمها المختلفة. فعلى سبيل المثال، فهي تأتي بطريقتي تشغيل من ضمنها التحكم عن بعد والتحكم من خلال غرفة السائق. فهذه الأخيرة تقدم رؤية واسعة وبالتالي فهي مثالية بالنسبة لحالات الاستخدام المتكرر. ويتم تقديمها بتروس التحكم في الحدبة أو لوحة التحكم في الوصلة من أجل تسهيل عملية التشغيل، ويمكن أن يتم تجهيزها بمراوح كهربائية، وبمبرد للهواء، وبمسخن للهواء، وبمكيف للهواء، وجهاز للحد من التحميل الزائد من أجل تحسين الفعالية. ومن أجل الإحاطة بمزيد من التفاصيل بخصوص آليات الحفر هذه، فالرجاء منكم الاتصال بنا.
الصور الأخرى
| قدرة الرفع | الخطاف الأساسي | t | 5 | 10 | 16 | 20 | 32 | ||||||||||||||||||||||||||||
| الخطاف الإضافي | |
|
3.2 | 5 | 5 | ||||||||||||||||||||||||||||||
| مسافة الامتداد | m | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | 18 | 22 | 26 | 30 | 35 | |||||||||
| ارتفاع الرفع | الخطاف الأساسي | 11 | 12 | 12 | 12 | 12 | |||||||||||||||||||||||||||||
| الخطاف الإضافي | 16 | 12 | 12 | ||||||||||||||||||||||||||||||||
| التصنيف | |
A5 | A5 | A5 | A5 | A5 | |||||||||||||||||||||||||||||
| السرعة | الرفع | الخطاف الأساسي | m/ min | 12.5 | 9.82 | 9.7 | 9.3 | 7.6 | |||||||||||||||||||||||||||
| الخطاف الإضافي | 22.25 | 19.8 | 19.8 | ||||||||||||||||||||||||||||||||
| تنقل الرافعة | 39.5 | 40.4 | 39.7 | 39.7 | 38.6 | ||||||||||||||||||||||||||||||
| تنقل الحامل المتحرك | 46.2 | 39.5 | 40 | 39.5 | 40 | 39.5 | 40 | 39.5 | 48.3 | 48 | 49 | 54 | |||||||||||||||||||||||
| المحرك | الرفع | الخطاف الأساسي | Model | YZR160L-6/11 | YZR200L-816 | YZR225M-8/22 | YZR250M1-8/30 | YZR280M-10/45 | |||||||||||||||||||||||||||
| الخطاف الإضافي | YZR160L-6/11 | YZR200L-8/15 | YZR200L-8/15 | ||||||||||||||||||||||||||||||||
| تنقل الرافعة | YZR132M1-6/2.2 | YZR132MN2-6/3.7 | YZR160M1-6/5.5 | YZR160M1-6/5.5 | YZR160M2-6/7.5 | ||||||||||||||||||||||||||||||
| تنقل الحامل المتحرك | YZR160M1-6/2× 5.5 | YZR160M2-6/2× 5.5 | YZR160L-6/2× 11 | YZR160M1-6/2× 7.5 | YZR160L1-6/2× 11 | YZR160M2-6/2× 7.5 | YZR160L-6/2× 11 | YZR160L-8/2× 7.5 | YZR150L-8/2× 11 | YZR200L-8/2× 15 | YZR160L-6/2× 11 | YZR200L-8/2× 15 | |||||||||||||||||||||||
| الوزن | الحامل المتحرك | t | 2.6 | 3.989 | 7.171 | 8.635 | 12.7 | ||||||||||||||||||||||||||||
| الوزن الإجمالي | 27.901 | 30.441 | 37.615 | 44.162 | 49.491 | 38.899 | 42.658 | 45.214 | 52.312 | 58.647 | 46.819 | 49.932 | 55.058 | 66.666 | 68.308 | 50.016 | 54.773 | 60.357 | 72.772 | 76.236 | 66.760 | 68.842 | 82.45/ 92.547 | 85.9100 | 100.562 | ||||||||||
| الضغط الأقصى للعجلات | KN | 130.00 | 137.00 | 157.00 | 183.00 | 196.00 | 196.00 | 207.00 | 217.00 | 240.00 | 256.00 | 294.00 | 297.00 | 310.00 | 344.00 | 358.00 | 329.00 | 333.00 | 357.00 | 400.00 | 437.00 | 467.00 | 467.60 | 345 | 365 | 380 | |||||||||
| نموذج المسار الفولاذي | 38kg/m | 43kg/m | 43kg/m | 43kg/m | |||||||||||||||||||||||||||||||
| توريد الطاقة الكهربائية | ثلاثة أطور، AC، 380V، 50HZ | ||||||||||||||||||||||||||||||||||
