رافعة كهربائية

، نموذج HC
الرافعة الكهربائية نموذج HC المصنوعة عن طريق Zhonggong يتم توفيرها بقدرة نقل كبيرة نسبياً. يمكن أن يتم إستخدامها بحبل سلكي 26mm من أجل رفع حمولة ثقيلة تتراوح من 16t إلى 32t. إرتفاع الرفع الفعال يمكن أن يصل إلى 48m. هذه الرافعة مثالية للأعمال التي تتطلب بدء تشغيل وفرملة متكررة. هذا النوع من الرافعات تتميز بهيكل قوي. التصميم المضغوط يجعلها مثالية لنظام نقل المواد في المساحات المحدودة. يمكن إستخدام هذه الرافعة الكهربائية ليس فقط على الرافعات الجسرية بعارضتين، ولكن أيضاً تستخدم بشكل مثالي كجهاز رفع ثابت أو معدات سحب.
المعايير الفنية للرافعة الكهربائية
النموذج HC162 HC164 HC164
قدرة الرفع ( t ) 16 20 32
إرتفاع الرفع ( m ) 12 16 24 32 36 42 48 9 12 18 24 9 12 16 20 24
سرعة الرفع 6(0.6-6) 3.3(0.33-3.3) 3(0.3-3)
سرعة التحرك ( m/min ) 18 14 16
حبل سلكي قطر 26 21.5 26
هيكل 6× 37+1 6× 37+1 6× 37+1
المسافة بين العجلات 50a -63e 56a -63e أكثر من 63 a
الحد الأدنى لنصف قطر القضيب الحلقي ( m ) 3 3.5 4 5 6 7 8 3 4 5.5 7.5 3.5 4.5 5.8 7.2 8.7
محرك الرفع النموذج ZDX62-6(ZDS1) ZD152-4(ZDS1) ZDX62-6(ZDS1)
الطاقة 18.5(2.2/18.5) 18.5(2.2/18.5) 18.5(2.2/18.5)
السرعة 960 1400 960
التيار الكهربائي 43 42 43
محرك التنقل النموذج ZDY21-4 ZDY(D)22-4 2ZDY(D)22-4
الطاقة 0.8× 2 1.5× 2 1.5× 2
السرعة 1380 1380 1380
التيار الكهربائي 2.4 4.3 4.3
عدد التبديلات ( n/hr ) 120
درجة التصنيف متوسط PC=25%
مولد الطاقة AC380V 50HZ بـ 3 مراحل
الأبعاد الأساسية L 1666 1811 2106 2391 2546 2766 1986 1875 2108 2574 2040 1913 2127 2412 2697 1982
L1 810 955 1250 1535 1690 1910 2130 1004 1237 1703 2169 1056 1270 1555 1840 2125
L2 306 402 396
L3 685 830 1125 1410 1565 1785 2005 858 1091 1557 2023 916 1130 1415 1700 1985
L4 600 600 600
B 505 650 945 1230 1385 1605 1825 604 837 1303 1769 656 870 1155 1440 1725
H 2600(1300) 2500(1300) 2500(1500)
d 25
الوزن الساكن التنقل 2100 2200 2400 2550 2650 2800 2900 2450 2620 2800 3250 2885 2950 3270 4395 3700
ثابت 1700 1800 2000 2150 2225 2400 2500 1750 1920 2100 2550 2115 2170 2475 2690 2880

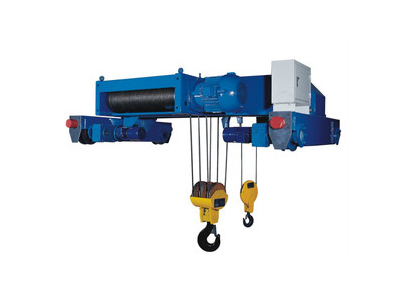

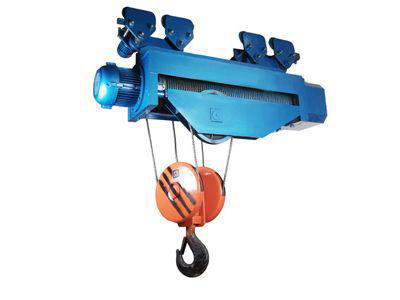

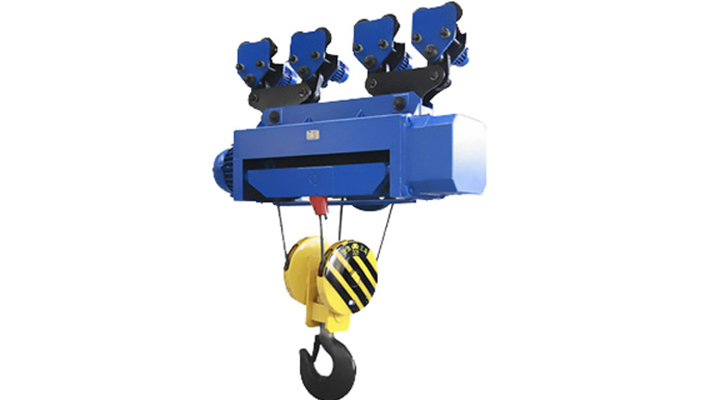

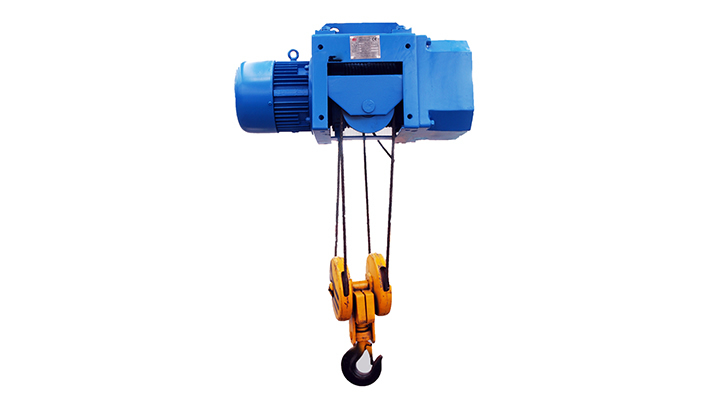

الصور الأخرى
